材料的选择

涂层

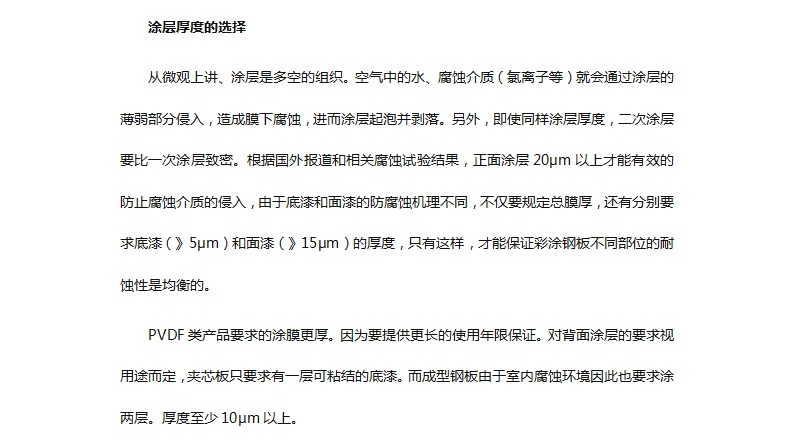

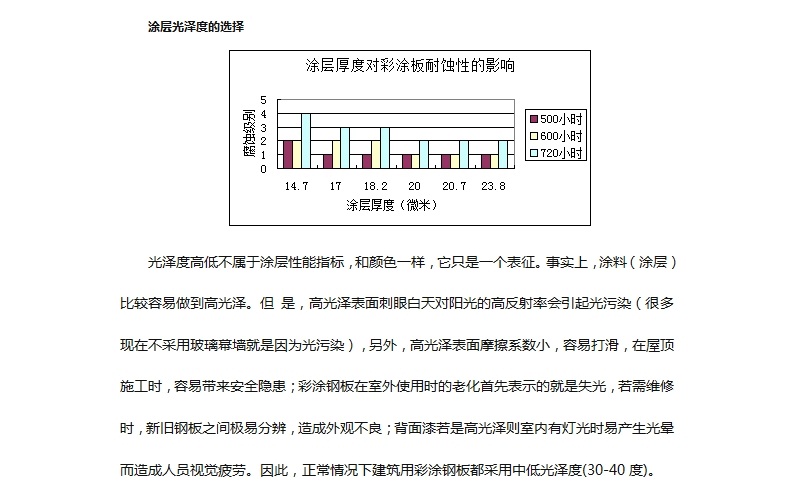

对涂层的选择要考虑的要素很多，它主要包括涂层种类、涂层厚度、涂层颜色和涂层光泽度。另外，有时侯还要考虑涂层的底漆和背面涂层的要求。

镀层

目前大量使用于建筑用彩涂的镀层有热镀锌和镀铝锌。镀层厚度越大，耐腐蚀性能越好。

镀层厚度主要是影响到彩涂钢板的切口腐蚀性能，切口腐蚀是电化学腐蚀，影响因素有预处理层、底漆、基板厚度、镀层厚度等。在正常情况下，预处理层和底漆相对比较固定，影响切口腐蚀性能的就是基板厚度及镀层厚度了。基板越薄、镀层越厚，耐切口腐蚀的性能越好。关于这点，国际上有很多研究，目前比较公认的就是锌比。即镀层单面每平方米镀层重量的克数/基板的厚度（以毫米计）。认为锌比大于100是有效防止彩涂钢板切口腐蚀的保证。举例说明，如果0.6mm的钢板，其单面镀锌量就要达到60克/平方米。尽管镀铝锌光板的耐腐蚀性能优于热镀锌，但对切口腐蚀蔓延来说，锌比也适用于热镀铝锌。

至于镀层选择热镀纯锌还是热镀铝锌，则主要取决于使用环境的酸碱度。锌和铝均属于两性金属，但它们在酸和碱中的表现还是有差别的。纯锌在碱性介质中的表现优于铝锌合金。在酸洗介质中的表现则相反。因此，推荐相对酸性环境中采用镀铝锌彩涂，相对碱性环境则采用热镀纯锌彩涂。根据使用经验，湿的木材、混凝土等不要长时间接触镀铝锌基板。

钢种

在国内，对于彩涂钢板选择，用户关心相对较少的是钢种。因为国内大多数彩涂钢板生产 厂钢种种类较少，多数是DC51（因为他们采购来的热轧板还是轧硬卷基本就是一个钢种），有些有热镀锌产线的彩涂钢板厂通过热镀锌退火来生产全硬钢（S550）或高强钢（S350等），但难度很大，因为他们对基板的质量、化学成分无法控制。因此，质量稳定性就差，从而导致性能波动大，引起压型板板材变差。

对建筑物来说，承载重量（风载荷、雪载荷、施工人员和机械）、建筑物的跨度、檩距的设计等都依赖于钢板的强度，对于建筑维护结构用彩涂和镀铝锌板来说，国外均有相应的标准。如美国的ASTM653、ASTM792，日本的JISG3302、JISG3321，欧州的EN10215、EN10147等。按钢种大类分成CQ（普通商用级）、DQ（一般冲压用）、HSS（高强结构钢）、FH（全硬钢）。

CQ普通商用级

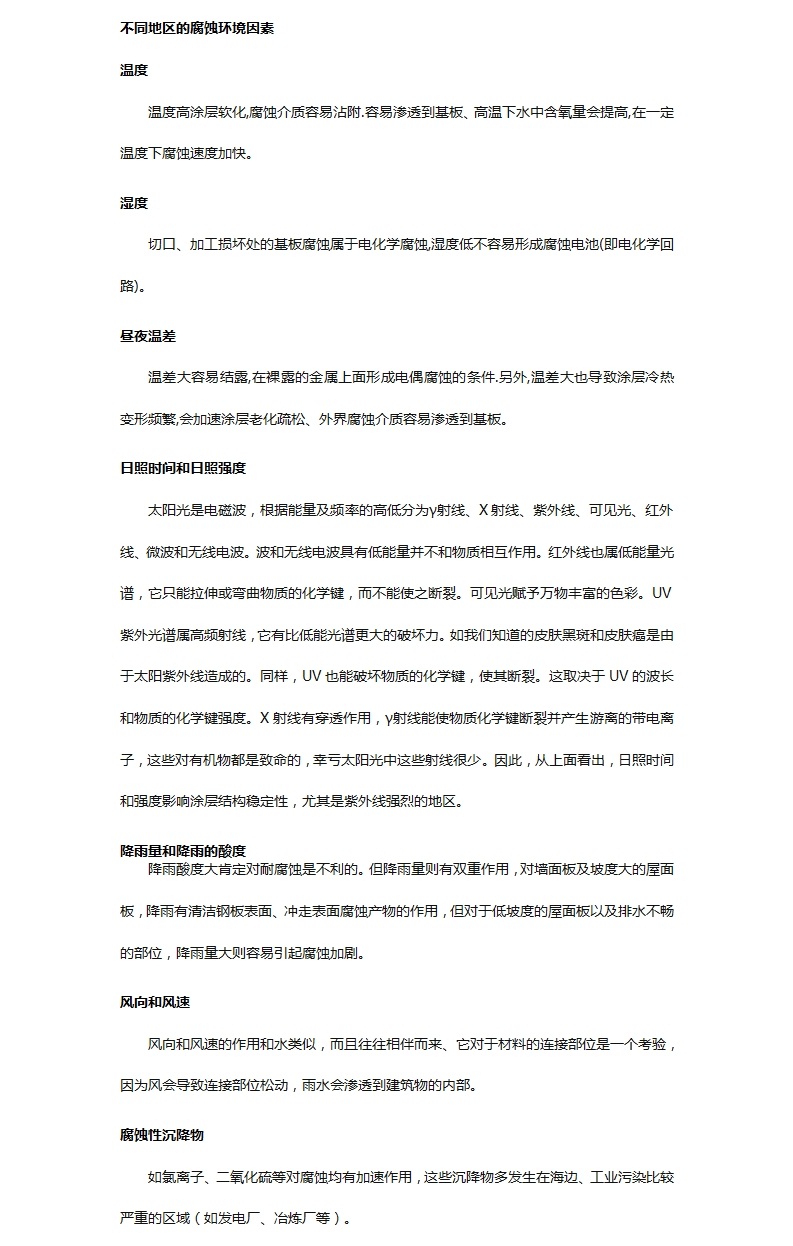

有色金属冶炼厂（铜、锌、铝、铅等）是最挑战彩涂钢板使用年限的。但是合理的选择材料、设计、以及环保投入等能保证或提高彩涂钢板的使用寿命。10年进行更换或维护是应该能做到的。

DQ一般冲压用

由于一般建筑用彩板均是辊压成型或复合夹芯，对材料的冲压性能要求不高，因此很少在建筑领域使用（部分门窗类彩板除外）。

HSS高强结构钢

按欧标HSS可分成4-5种不同强度的钢种，但由于普通CQ级材料已经能够取代低强度的HSS钢，因此，市场上用得较多的是屈服强度280Mpa和345Mpa的钢种，宝钢所生产的TSTE28和TS350GD就是这两个钢种。与普通CQ相比，HSS钢有几大优势：1、由于屈强比较低因此该钢种的耐火及抗震性好。2、对较厚的钢板，它可以制造大跨度拱型板。3、对一般的外墙和屋面板型，它可以比CQ材料适当减薄，从而可节约材料消耗。

FH全硬钢

是通过控制退火温度来提高钢板屈服强度的一类钢种，按国际通用标准，屈服强度≥550Mpa,抗拉强度≥570Mpa。这类材料强度高，延伸率低，适用于板型较浅的成型钢板，使用时能够大大节约材料。因此，各国争先研究开发的这种钢种。在国外标准中，对强度高又要求延伸率好的材料也有描述。例如，采用HSLA（低合金高强度）在炼钢时加入强化合金元素，但由于强度高在钢铁厂进行轧制时加大压下率就有限制，因此作为维护结构的较薄的彩涂板很少采用HSLA钢种（另一缺点是成本高）。
